Jenis-Jenis Topologi Jaringan



(Photo by Umberto on Unsplash)

1.     Topologi Ring

        Merupakan sebuah topologi yang dimana tiap komputer akan terhubung tepat dengan dua komputer lainnya membentuk ring (melingkar). Topologi jenis ini bersifat deterministik, yaitu setiap komputer nantinya diberikan akses untuk transmisi pada interval waktu yang tepat. Semua node terhubung dalam loop tertutup. Dalam topologi ring, jika token gratis maka node dapat menangkap token dan melampirkan data dan alamat tujuan ke tokrn, dan kemudian meninggalkan token untuk komunikasi. Ketika token ini mencapai node tujuan, data dihapus oleh penerima dan token dibebaskan untuk membawa data berikutnya. Misalkan, token ring, dll.

Keuntungan :

• Jaringan cincin dapat menjangkau jarak fisik yang lebih jauh, karena node akan membuat ulang pesan saat sedang diteruskan.
• Menambahkan lebih banyak node tidak akan memperlambat seluruh jaringan, karena hanya node yang memiliki token yang dapat mengirimkan data; Jaringan dering yang lebih besar hanya akan memiliki banyak token yang diedarkan.
• Relatif terjangkau dan mudah untuk membangun/memperluas jaringan cincin, karena pada dasarnya hanya menempatkan perangkat ke dalam rantai daisy tertutup.

Kekurangan :

• Bergantung pada bagaimana jaringan dering dikonfigurasi, satu pemutusan jaringan secara teknis masih dapat berfungsi secara normal. Tetapi dengan 2 node yang rusak, jaringan cincin pada dasarnya akan runtuh menjadi 2 bagian yang terpisah.
• Sangat sulit untuk menambah atau menghapus sebuah node, karena akan mempengaruhi seluruh jaringan.

2.     Topologi Dual Ring

Merupakan pengembangan dari topologi Ring dimana pada topologi ini terdapat beberapa LAN yang sambungan secara Ring. Dibandingkan dengan ring, DUAL RING masih lebih bagus karena memiliki dua kabel utama sebagai jalur lalulintas data, sehingga jika satu node mengalami kerusakan komunikasi masih tetap berjalan.

Satu-satunya perbedaan antara dual ring dan topologi ring adalah bahwa ada cincin kedua di sekitar cincin pertama. Berkat cincin luar ini, setiap stasiun dapat bertukar data dengan stasiun lain yang terletak di level yang sama. Dengan demikian, setiap perangkat menjadi perangkat komunikasi umum dari dua dering yang independen sendiri untuk menyediakan fleksebelitas dan keandalan  jaringan

Keuntungan :

• Jika satu cincin gagal, cincin kedua bisa berfungsi sebagai cadangan, untuk menjaga jaringan tetap terjaga

Kekurangan :

• Pemasangan yang sulit dan ribet
• Harga pemasangan juga mahal

3.     Topologi Mesh

        Topologi mesh adalah topologi jaringan komputer dimana node-nodenya saling berhubungan satu sama lain. Dengan kata lain, komunikasi langsung terjadi antara node dalam jaringan. Ada dua macam jenis mesh:

– Full Mesh : Di mana setiap node terhubung ke setiap node lain dalam jaringan.

– Partial Mesh : Di mana, beberapa node tidak terhubung ke setiap node dalam jaringan.

        Dalam topologi mesh yang terhubung penuh, setiap perangkat memiliki tautan titik ke titik dengan setiap perangkat lain dalam jaringan. Jika ada ‘n’ perangkat dalam jaringan, maka setiap perangkat memiliki port input-output dan tautan komunikasi ‘(n-1)’ yang tepat. Tautan ini adalah tautan simpleks, yaitu data bergerak hanya dalam satu arah. Tautan dupleks (di mana data dapat berjalan di kedua arah secara bersamaan) dapat menggantikan dua tautan simpleks.

        Jika kita menggunakan tautan simpleks, maka jumlah tautan komunikasi akan menjadi ‘n(n-1)’ untuk perangkat ‘n’ , sedangkan ‘n(n-1)/2’ jika kita menggunakan tautan dupleks di topologi jala. Misalnya, Internet (WAN), dll.

Keuntungan :

• Jaringan yang sangat kuat. Satu atau dua garis putus tidak akan menyebabkan seluruh jaringan runtuh.
• Relatif mudah untuk memecahkan masalah dan menemukan simpul yang rusak ketika rute tertentu mengalami gangguan.

Kekurangan :

• Mungkin tidak mudah untuk diperluas, karena menambahkan node tambahan ke jaringan akan berarti lebih banyak biaya dan perubahan konfigurasi.
• Sangat mahal. Melibatkan banyak pekerjaan jaringan dan kabel.

4.     Topologi Bus

        Topologi bus adalah jenis topologi paling sederhana di mana bus atau saluran umum  digunakan untuk komunikasi dalam jaringan. Bus terhubung ke berbagai tap dan dropline. Keran adalah konektornya, sedangkan dropline adalah kabel yang menghubungkan bus dengan komputer. Dengan kata lain, hanya ada satu saluran transmisi untuk semua node.

 Keuntungan :

• Biaya kabel sangat kurang dibandingkan dengan topologi lain, sehingga banyak digunakan untuk membangun jaringan kecil.
• Terkenal dengan jaringan LAN karena murah dan mudah dipasang.
• Ini banyak digunakan ketika instalasi jaringan kecil, sederhana, atau sementara.
• Terkenal dengan jaringan LAN karena murah dan mudah dipasang.
• Ini adalah salah satu topologi pasif. Jadi komputer di bus hanya mendengarkan data yang dikirim, yang tidak bertanggung jawab untuk memindahkan data dari satu komputer ke komputer lain.

 Kekurangan :

• Jika kabel umum gagal, maka seluruh sistem akan mogok.
• Ketika lalu lintas jaringan padat, terjadi tabrakan di jaringan.
• Setiap kali lalu lintas jaringan padat, atau node terlalu banyak, waktu kinerja jaringan berkurang secara signifikan.
• Kabel selalu memiliki panjang yang terbatas.

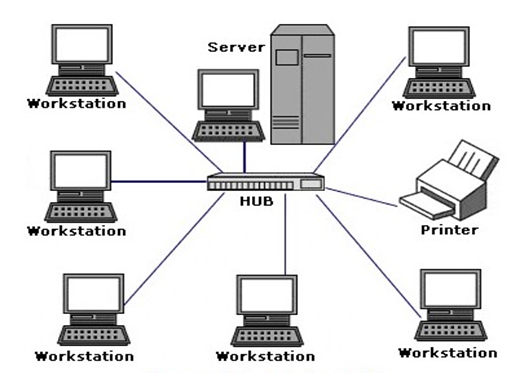

5.     Topologi Star

        Topologi star adalah topologi jaringan komputer di mana semua node terhubung ke hub terpusat. Hub atau switch bertindak sebagai middleware antara node. Setiap node yang meminta layanan atau menyediakan layanan, pertama-tama hubungi hub untuk komunikasi.

        Perangkat pusat (hub atau sakelar) memiliki tautan komunikasi titik ke titik (tautan khusus antara perangkat yang tidak dapat diakses oleh beberapa komputer lain) dengan perangkat. Perangkat pusat kemudian menyiarkan atau unicast pesan berdasarkan perangkat pusat yang digunakan. Hub menyiarkan pesan, sedangkan sakelar unicast pesan dengan mempertahankan tabel sakelar. Penyiaran meningkatkan lalu lintas data yang tidak perlu dalam jaringan.

         Dalam topologi star, hub dan switch bertindak sebagai server, dan perangkat lain yang terhubung bertindak sebagai klien. Hanya satu port input-output dan satu kabel yang diperlukan untuk menghubungkan sebuah node ke perangkat pusat. Topologi ini lebih baik dari segi keamanan karena data tidak melewati setiap node. Misalnya LAN Berkecepatan Tinggi, dll.

 Keuntungan :

• Relatif mudah diatur dan dirawat – Cukup sambungkan atau putuskan sambungan perangkat dari hub pusat.
• Node yang rusak tidak akan memengaruhi jaringan lainnya

Kekurangan :

• Performa jaringan dan jumlah koneksi dibatasi oleh perangkat pusat.
• Hub atau router pusat yang baik bisa sangat mahal.
• Titik kegagalan. Jika node pusat turun, seluruh jaringan runtuh.

6.     Topologi Gabungan (Extended/Hybrid)

        Topologi Hybrid adalah topologi komputer yang merupakan kombinasi dari dua atau lebih topologi. Dalam penggunaan praktis, mereka adalah yang paling banyak digunakan. Pada topologi ini, semua topologi saling berhubungan sesuai dengan kebutuhan sehingga membentuk hybrid. Semua fitur bagus dari setiap topologi dapat digunakan untuk membuat topologi hybrid yang efisien.

Keuntungan :

• Desain yang fleksibel.
• Dapat diskalakan. Perluas sesuai kebutuhan organisasi, dan kecilkan jika diperlukan.

Kekurangan :

• Kompleks dalam desain. Insiyur jaringan harus mengetahui berbagai topologi dan tipu muslihat jaringan
• Ini mungkin bukan yang paling hemat biaya, karena mungkin melibatkan penggunaan banyak perangkat jaringan yang berbeda.

Mengenal Perangkat Jaringan Repeater, Bridge, dan NIC

(Photo by Robynne Hu on Unsplash)

Seperti yang kita tahu komponen sistem komputer terdiri dari Hardware (perangkat keras), Software (perangkat lunak), dan Brainware (pengguna). Kali ini kita akan membahas definisi dan fungsi dari perangkat keras Repeater, Bridge, dan NIC.

1. Repeater

Repeater merupakan perangkat keras yang berfungsi memperluas jangkauan sinyal Wifi sehingga wilayah yang sebelumnya tidak dapat menjangkau sinyal Wifi bisa menangkapnya. Singkatnya, repeater juga disebut sebagai penguat sinyal. Untuk repeater terbagi menjadi 2 macam alat, yaitu untuk menerima sinyak dari server (client) dan alat untuk menyebarkan sinyal (access point). Berikut macam-macam fungsi dari repeater :

• Untuk memperluas sinyal dari server (pemancar)
• Untuk mempermudah akses sinyal Wifi dari server
• Untuk mengoptimalkan sinyal Wifi
• Untuk meminimalisir penggunaan kabel jaringan
• Sebagai alternatif jika router rusak

2. Bridge

Bridge adalah perangkat jaringan yang beroperasi di OSI Layer 2 (data link). Perangkat ini berperan membuat segmen jaringan atau memperluas jaringan. Namun selain itu repeater bisa juga digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti kabel UTP dengan kabel serat optik atau bisa juga dengan dua buah arsitektur jaringan yang berbeda. Bridge nantinya akan memetakan alamat ethernet dari setiap titik pada setiap segmen array, kemudian akan memilih dan mengizinkan hanya data tertentu yang akan ditransfer. Berikut adalah fungsi dari bridge :

• Untuk membagi jaringan menjadi dua buah jaringan
• Untuk mengatur informasi antar network agar tertib

3. NIC (Network Interface Card)

NIC ialah perangkat keras berupa kartu yang berfungsi menjembatani komputer ke jaringan komputer. NIC berperan mengubah aliran data paralel dalam bus komputer menjadi bentuk serial yang dapat ditransmisikan ke dalam media jaringan. Perangkat NIC terhubung langsung ke motherboard. Berikut adalah macam-macam fungsi NIC :

• Sebagai media pengirim data ke komputer lain di dalam jaringan
• Untuk mengontrol aliran data antara komputer dan sistem kabel
• Untuk menerima data yang dikirim dari komputer melalui kabel, lalu diterjemahkan ke dalam bit agar dapat dimengerti oleh komputer

Pengertian Jaringan Komputer, Lengkap dengan Jenis dan Gambarnya



(Photo by Marvin Meyer on Unsplash)

Jaringan komputer adalah hubungan yang terjadi antara dua perangkat komputer atau lebih yang saling terkoneksi sehingga dapat saling bertukar data serta berbagi sumber daya satu sama lain. Jaringan komputer dapat bersifat publik maupun pribadi. Jika jaringan yang ada bersifat publik, maka data dapat diakses secara langsung. Sedangkan jika  jaringan bersifat pribadi maka untuk mengaksesnya biasanya anda memerlukan kata sandi.

Konsep jaringan komputer sebenarnya telah ditemukan sejak tahun 1940-an di Amerika yang mulanya dijalankan oleh suatu grup riset asal Universitas Harvard yang dipimpin oleh Profesor Howard Aiken. Awalnya, ide tersebut muncul saat mengerjakan tugas bersama, namun tanpa membuang waktu yang cukup lama, kemudian dibuatlah proses beruntun, hingga pada akhirnya program dapat dijalankan melalui beberapa komputer sekaligus.

Jenis-Jenis Jaringan Komputer

1.       PAN (Personal Area Network)

PAN merupakan jaringan yang dipakai untuk berkomunikasi jarak dekat antar perangkat pribadi. Biasanya PAN melibatkan perangkat-perangkat seperti smartphone, PC, laptop, dan sebagainya. Jenis jaringan ini mencakup wilayah yang cukup kecil (1-10 meter).

2.       LAN (Local Area Network)

Jaringan LAN adalah jaringan yang biasa digunakan untuk menghubungkan komputer-komputer pribadi dan workstation dalam suatu kantor atau perusahaan untuk menggunakan sumber daya (seperti printer) secara bersama-sama dan saling bertukar informasi yang masih berada dalam satu cakupan area. Jaringan LAN biasanya menggunakan teknologi IEEE 802.3, yaitu ethernet yang mempunyai kecepatan transfer data sekitar 10, 100, bahkan 1000 MB/s. Meskipun begitu, tak sedikit juga yang menggunakan teknologi nirkabel seperti Wi-Fi.

3.       MAN (Metropolitan Area Network)

Jaringan MAN adalah jenis jaringan yang lebih besar dari jaringan LAN. MAN juga merupakan gabungan dari beberapa LAN. MAN dapat mencakup kantor-kantor perusahaan yang letaknya saling berdekatan atau terletak dalam satu wilayah kota. Sehingga tidak heran jika MAN mampu menghubungkan antara satu perangkat komputer dengan perangkat lainnya dalam ruang lingkup kota pada jaringan yang sama. Jangkauan jaringan MAN berkisar antara 10-50 KM.

4.       WAN (Wide Area Network)

WAN merupakan jaringan komputer dengan cakupan area yang besar, sebagai contoh yaitu jaringan komputer antar wilayah, kota, bahkan negara. WAN juga dapat didefinisikan sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik. WAN cenderung menggunakan teknologi seperti ATM, X.25, serta Frame Relay untuk konektivitas jarak yang lebih jauh lagi.

Manfaat Jaringan Komputer

    Manfaat jaringan komputer secara umum sebagai berikut :

1. Sebagai media komunikasi yang efektif
2. Memungkinkan penyampaian informasi menjadi lebih cepat dan terpadu
3. Dapat membantu memudahkan pekerjaan manusia
4. Membantu keamanan data lebih terjamin
5. Meminimalisir biaya operasional pengembangan dan pemeliharaan suatu perusahaan
6. Menjaga dan mempertahankan informasi agar tetap ter up to date
